Cụm công trình đầu mối của Thủy điện Đồng Nai 4 đặt tại thị trấn Quảng Khê, huyện ĐắkGLong tỉnh Đắk Nông và xã Lộc Bảo, huyện Bảo lâm, tỉnh Lâm Đồng.
Các thông số chính của công trình Thủy điện Đồng Nai 4:
– Tuyến đầu mối cấp I, nhà máy cấp II (theo TCXDVN 285-2002)
– Diện tích lưu vực: 149 km2
– Mực nước dâng bình thường (MNDBT): + 476 m
– Mực nước chết (MNC): + 474 m
– Dung tích hữu ích: 16,7 triệu m3
– Dung tích ứng với MNDBT: 337,2 triệu m3
– Cột nước tính toán Htt: 176 m – Công suất lắp máy: 340 MW
– Điện lượng trung bình năm: 1.109,5 triệu kw dn1

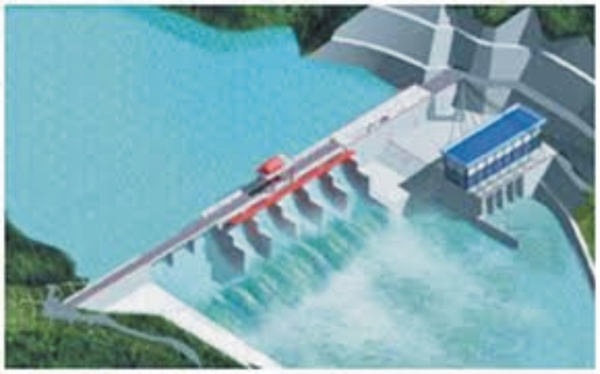

Các công trình chính:
1.Đập ngăn sông:
là đập bê tông đầu lăn (RCC),
cao trình đỉnh đập +481 (m);
chiều dài đỉnh đập 511 (m);
chiều rộng đỉnh đập 10 (m);
chiều cao đập lớn nhất 127,5 (m);
mái thượng lưu thẳng đứng, mái hạ lưu nghiêng với m = 0,8.

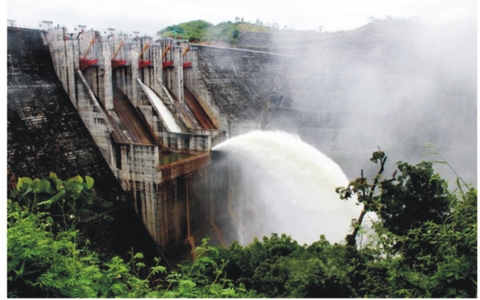

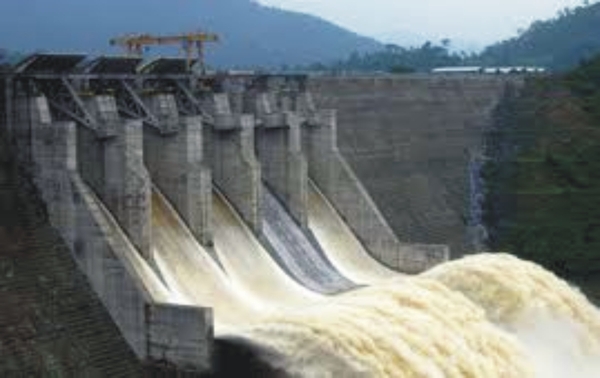

2. Đập tràn:
Đập tràn trọng lực, tiêu năng bằng mũi phun.
Cao trình ngưỡng tràn +460m (thấp hơn MNDBT 16m), có 5 cửa kích thước, mỗi cửa b x h = 15 x 16 (m). Cửa van hình cung có b x h = 15 x 16,5 (m). Đóng mở bằng xilanh thủy lực.

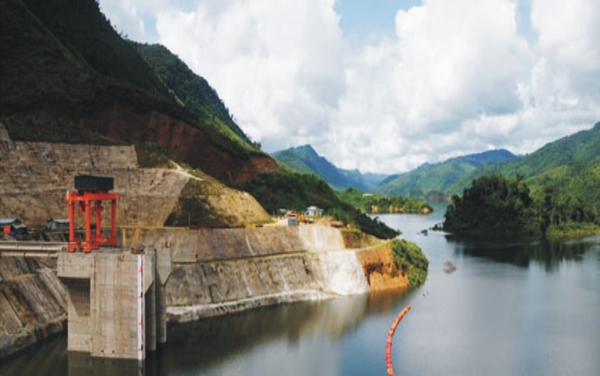

3. Cửa lấy nước: Kết cấu bê tông cốt thép, lấy nước dưới sâu, gồm 2 khoang, chiều rộng mỗi khoang 8 m, cao trình đáy cửa vào là +456,5 m; Lưu lượng lớn nhất qua cửa là 221 (m3/s). Bố trí thiết bị nâng phục vụ lắp đặt và vận hành thiết bị.
4. Đường hầm dẫn nước: Có một đường dẫn nước bằng bê tông cốt thép đường kính trong là 8,0m.Tính từ cửa nhận nước đến tháp điều áp, đường hầm dài 4.288 m.
5. Tháp điều áp: Kết cấu bê tông cốt thép dày 1m. Tháp gồm hai buồng: Buồng trên đường kính 20m, cao 70 m; buồng dưới đường kính 7 m, chiều cao 34,5 m.
6. Đường ống áp lực: sau tháp điều áp là đường ống áp lực, đường kính 7 mét, chiều dài tính đến vị trí rẽ vào Tuốcbin là 321,14 m. Sau đó là chia thành 2 nhánh vào Tuốc bin, mỗi nhánh dài 32,94m

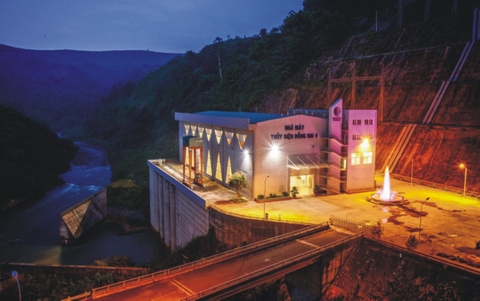

7. Nhà máy thủy điện: Kiểu hở; gồm 2 tổ máy, tuốc bin Francis trục đứng, công suất lắp máy mỗi tổ máy là 170 MW. Cao trình sàn lắp máy +315,5 m. Cao độ đặt tuốc bin +281,4 m. Kích thước nhà máy 62 (m) x 51,75 (m).
8. Trạm phân phối điện 220 Kw. Trạm phân phối điện kiểu ngoài trời, cấp điện áp 220KV
9. Đường điện 220 KV đầu nối từ nhà máy vào hệ thống điện quốc gia bằng đường dây 220KV mạch kép vào trạm 500KV Đắc Nông.
10. Khu nhà quản lý vận hành Công trình Thủy điện Đồng Nai 4 khởi công xây dựng ngày 26/12/2004, khánh thành ngày 27 tháng 2 năm 2013. Cả hai tổ máy đã phát điện hòa vào lưới điện quốc gia, góp phần tăng nguồn điện đáp ứng các yêu cầu của sự phát triển kinh tế, xã hội và nâng cao đời sống nhân dân.
